梯控說明，場景，方案，應用，圖片，
2019-01-11

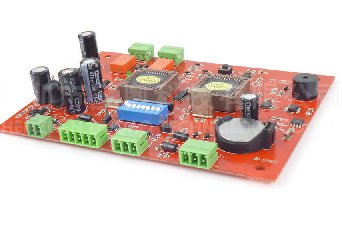

梯控系統產品實物部分圖片
奧的斯 東芝 蒂森 通力 迅達 三菱 日立 專用梯控系統
機器人專用梯控系統
酒店專用插卡式梯控系統
酒店客人引導梯控系統
指紋梯控系統
3D(維)梯控系統
汽車電梯梯控系統
（1）電梯門禁控制器安裝在轎頂護欄上，必須4個螺絲均固定牢固，不能有松動，注意彈簧墊片不能漏！
（2）純玻璃電容觸摸電梯IC卡讀卡器安裝及固定，讀卡器安裝在電梯面板上，開孔尺寸88*55，讀卡頭固定必須牢固及水平,不能有松動，注意安裝框螺絲不能擰太緊防止碎！
（3）線路敷設，轎頂ID卡電梯控制器到操作面板的信號線必須套波紋管且要固定扎緊，與電梯按鈕接駁線頭必須焊接并套熱縮管，按鈕線必須分股整齊扎好。（需要采用多奧定制的AVVR24*0.12專用線材）
（4）控制開關線：從電梯轎箱內檢修小門處布1根2芯線到IC卡電梯控制箱，用于安裝IC卡電梯控制系統開/關的切換開關，建議使用AVVR2*0.3專用線材。（多奧已提供并做好了兩端接線）
(5) 讀卡器線：從電梯轎箱按鍵操縱板COP板開孔處布線（多奧公司已提供）到電梯轎頂?shù)?a href="http://m.arkdns.cn" target="_blank">CPU卡電梯控制箱，用于IC卡電梯控制系統與電梯CPU卡讀卡器的數據連接。
(6) 以上3-5點的線纜敷設均需注意線覽的套管包扎及檢查線纜與電梯伸縮門間是否存在有刮碰現象，以免電梯門被刮花或線纜磨壞。
(7) 聯網通訊線：從IC卡電梯控制箱布線到管理電腦處，用于電腦與IC卡電梯控制系統的數據連接。該項布線需注意布線方法：采用RS485總線通訊方式，控制箱與控制箱采用串聯方式即手拉手方式）連接，再通過485總線與電腦連接。線材采用：RVVP2*0.75線材，需要套PVC管的部分必須套管并固定，各個單元要拉一條485總線到管理中心。（TCP/IP聯網方式則直接通過交換機）
（8）樓層信號采集器與IC卡電梯控制器的通訊線除走弱電槽部分，其他外露部分需要套PVC管，線材采用：RVVP2*0.75
（9）樓層信號采集器供電線需要套PVC管，線材采用：RVV3*1.0.
(10)以上線纜需要做好線纜標識，線頭接駁全部采用焊接。
梯控系統安全性解讀
①加裝方案(含電氣原理圖和接線圖)；
②產品質量證明文件，標明產品型號、產品編號、主要技術參數，并且有產品制造單位的公章或者檢驗專用章以及制造日期；
③安裝使用維護說明書，包括安裝、使用、日常維護保養和與應急救援操作方面有關的說明。”
梯控系統聯網
1，固定部分的綁扎：約樓高的45%部分是固定綁扎的，這部分綁扎就是用扎帶將RVVP2*0.75（好用電梯專用扁平隨行電纜）固定在電梯隨行電纜的側面。每間隔150CM扎一下，既固定位置，又承受重力。
2，下端活動部分的綁扎：下端活動綁扎部分占樓高55%，采用‘∞’形結構，既用兩根扎帶，環環相扣，一根環扎RVVP2*0.75（好用電梯專用扁平隨行電纜），要求所扣的環直徑為RVVP2*0.75（好用電梯專用扁平隨行電纜）外徑的3倍以上，即留出2/3的空隙，讓RVVP2*0.75（好用電梯專用扁平隨行電纜）可在環內自由活動，不能鎖緊；另外一個環鎖死在電梯隨行電纜，每隔80CM處采用此方法扎一次。
