電梯IC卡系統如何安裝？如何布線？
2017-12-21
現在很多小區或企業公司為了減少外來無關人員的出入都準備安裝電梯IC卡系統，但是買來了電梯IC卡系統我們改如何安裝，如何布線呢？
電梯IC卡系統安裝步驟說明：
1、 需從電梯轎箱頂上布線到轎箱操作面板，將電梯讀頭、電梯按鈕、數據采集接口按圖紙連接。

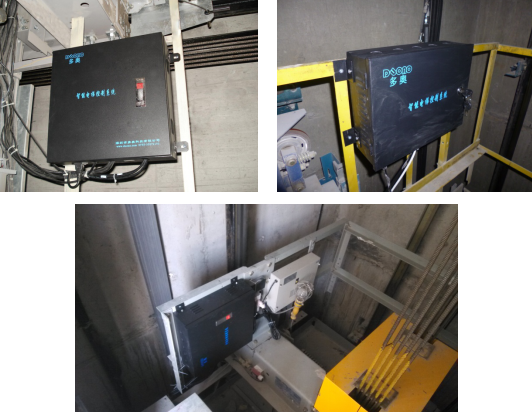

2、 電梯控制系統在轎頂上到AC 220V電源。
3、 通過電梯隨行電纜（6芯，要求電梯公司提供）引至電梯轎箱，用于消防信號連接、電梯系統聯網、電梯群控信號聯接等。
4、 從各單元住戶對講分機引一條RVV2*0.5電梯授權線至樓層弱電井與樓層信號采集器相聯。
5、 從弱電井引一條RVVP2*0.75屏幕線將各樓層信號采集器通過RS485手握手方式引到電梯機房與多奧公司電梯群控器相聯。
5、 從弱電井引一條RVVP2*0.75屏幕線將各樓層信號采集器通過RS485手握手方式引到電梯機房與多奧公司電梯群控器相聯。
電梯IC卡系統布線說明：
1、先檢測電梯選層面板內按鍵開關信號的排序和公共端的連接。
2、確定IC卡讀卡頭、IC卡主控板、電源、電源開關、通訊采集口、電梯群控器、樓層信號采集器及電源的安裝位置。

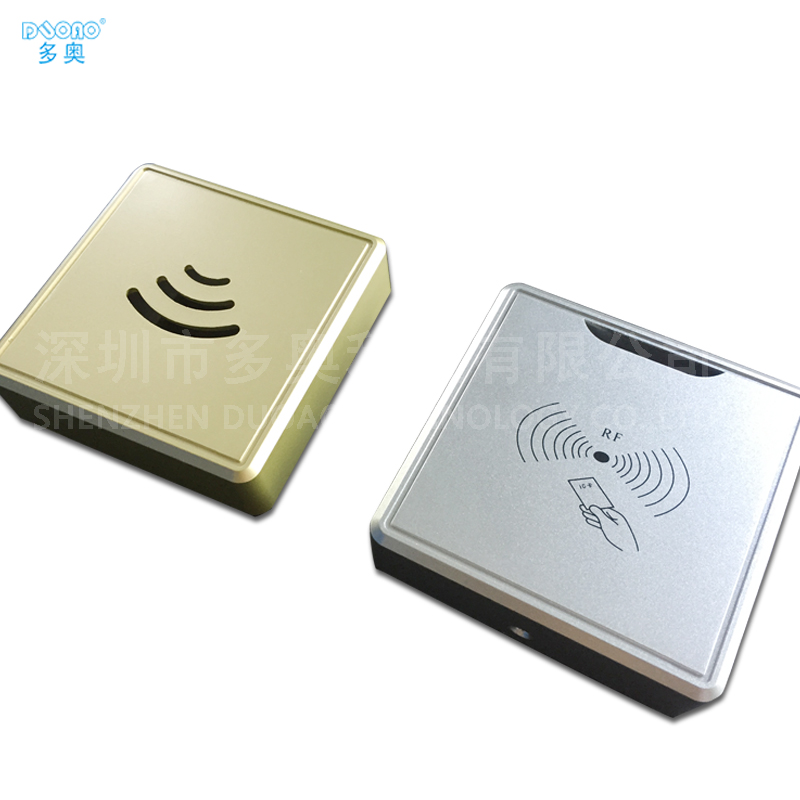

3、對轎箱面板進行開槽，安裝固定IC卡讀卡頭。
4、安裝IC卡主控板、電源、電源開關、通訊采集口。
5、截取按鍵開關信號到IC卡主控板，再將輸出信號恢復連接到原開關信號點。
6、在IC卡主控板斷電時，對電梯各按鍵進行選層測試，若按原狀態運行，則接線正確。
